SDX

モジュラー型エンタープライズグレードルーター

「X」シリーズの一員であるSDXは、極限のパフォーマンスと将来性を兼ね備えた設計を、実用的な価格で提供します。SDXは、あらゆるエンタープライズ支店ネットワークの帯域幅要件に対応可能です。さらに、SDXはFlexModuleに対応しており、必要なポートを選択してルーターをカスタマイズできるほか、新しいモジュールが発売されるたびに最新技術を即座に導入できます。

将来性を考慮した設計

SDXはFlexModuleに対応しており、必要なポートを選んでルーターをカスタマイズできるだけでなく、新しい技術がリリースされ次第、すぐに適用することが可能です。

Peplinkチームは、5Gなどの新技術が登場するたびに、新たなFlexModuleを開発します。新しいFlexModuleを挿入するだけで、SDXは5G対応ルーターに進化します。新しいルーターを購入する必要はありません。

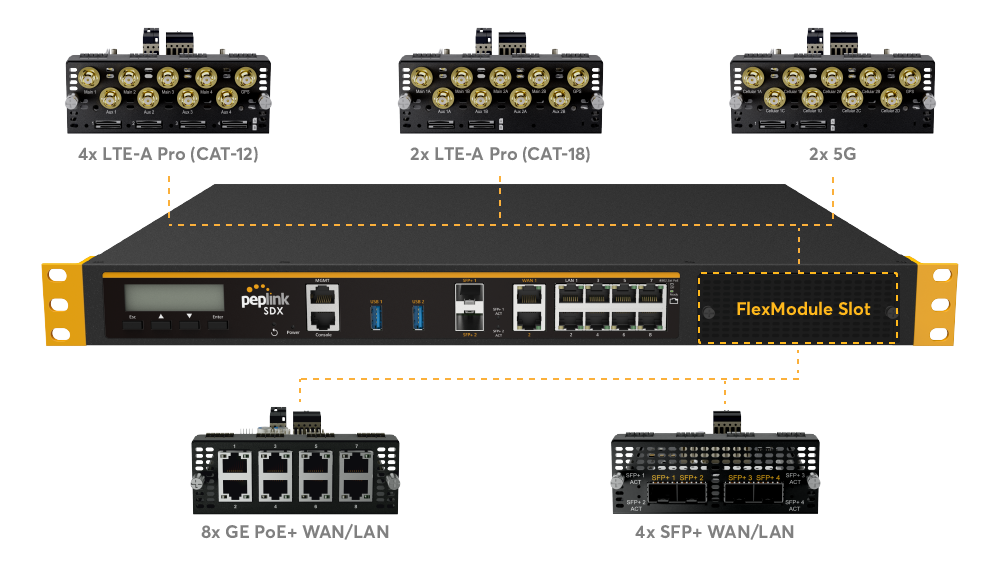

モジュラーシステム。柔軟性を追求

4つのセルラーWAN

4つのセルラーWAN

セルラーリンクを統合し、プライマリ接続のワイヤレスSD-WANバックアップを実現します。

8 WAN/LAN用 RJ45

8 WAN/LAN用 RJ45

PoE対応のモデムをWANに接続するか、カメラ、IP電話、Wi-FiアクセスポイントなどのPoEデバイスをLANに接続できます。

4つの光ファイバーWAN/LAN

4つの光ファイバーWAN/LAN

Fiber WANやLANスイッチを接続して、オールファイバーのネットワークを構築できます。

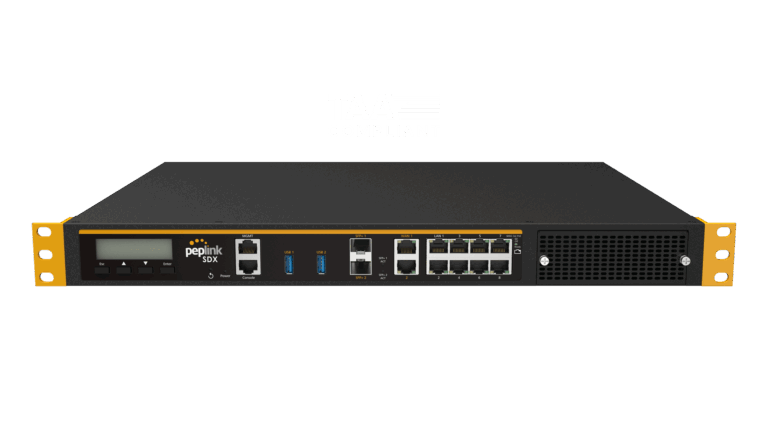

エンタープライズ対応

FlexModuleがなくても、SDXはエンタープライズ支店の導入に十分対応しています。標準で2つのEthernet WAN、2つのギガビットファイバーWAN、2つのUSB WANを備え、複数の接続ソースに対応可能です。さらに、8つの統合LANポートはPoE+を通じてデバイスへの電力供給も可能です。

スピードと信頼性。SpeedFusion™が実現

SpeedFusionは、複数の接続を組み合わせてポイントツーポイントリンクを構築することで、他社にはできない性能を提供します。

複数のモバイル接続の帯域幅を統合し、超高速データリンクを構築します。固定回線を必要とせず、帯域幅を多く消費するタスクや遅延に敏感なタスクにも対応可能です。

ホットフェイルオーバーは、利用可能なすべてのWANリンクで安全なトンネルを維持し、接続が途切れてもネットワークを稼働させ続けます。WANリンクが障害を起こした場合でも、SpeedFusionが瞬時に動作中のトンネルにトラフィックをルーティングし、VoIPセッションを中断させません。

SpeedFusionはキャリアに依存せず、当社製品は複数のキャリアで認証されています。複数のモバイルキャリアのカバレッジネットワークを組み合わせることで、ネットワークの盲点や混雑に遭遇する可能性を最小限に抑えます。

WANスムージングを利用することで、ネットワークトラフィックが最も低遅延のWAN接続に割り当てられます。複数のWAN接続を使用して、ジッターのない安定したデータストリームを実現します。

詳細を見る

FirstNet対応

FirstNet（バンド14）は、緊急対応者向けに、優先度とネットワーク容量を強化した専用LTEネットワークを提供します。SDXはバンド14に対応しており、状況に応じて追加のカバレッジを提供します。

クラウドアプリケーションへの途切れないアクセス

クラウドアプリケーションへの途切れないアクセス

データセンターやAzure/AWSクラウドを通じて、企業は重要なERP、CRM、POSアプリケーションにオンラインでアクセスしています。確実なビジネス継続性を実現するために、Balance SDXはEthernetとSFP+ WANを統合し、途切れないSpeedFusion VPNを構築します。

支店オフィス向けエンドツーエンドのファイバーネットワーク

支店オフィス向けエンドツーエンドのファイバーネットワーク

SDXにファイバーFlexModuleを追加して、オールファイバーのローカルネットワークを構築しましょう。SDXの内蔵WANポートを使用して、SFP+とEthernetリンクを統合し、超高速SpeedFusion VPN接続を実現します。その後、ファイバーFlexModuleを使って、4台の48ポートファイバースイッチをSDXに接続します。これにより、各クライアント間で最適な接続性を持つ完全なファイバーローカルネットワークが完成します。

* WANポートはデフォルトでLANポートとして設定されていますが、Web管理画面で設定を変更できます。

概要

スペック

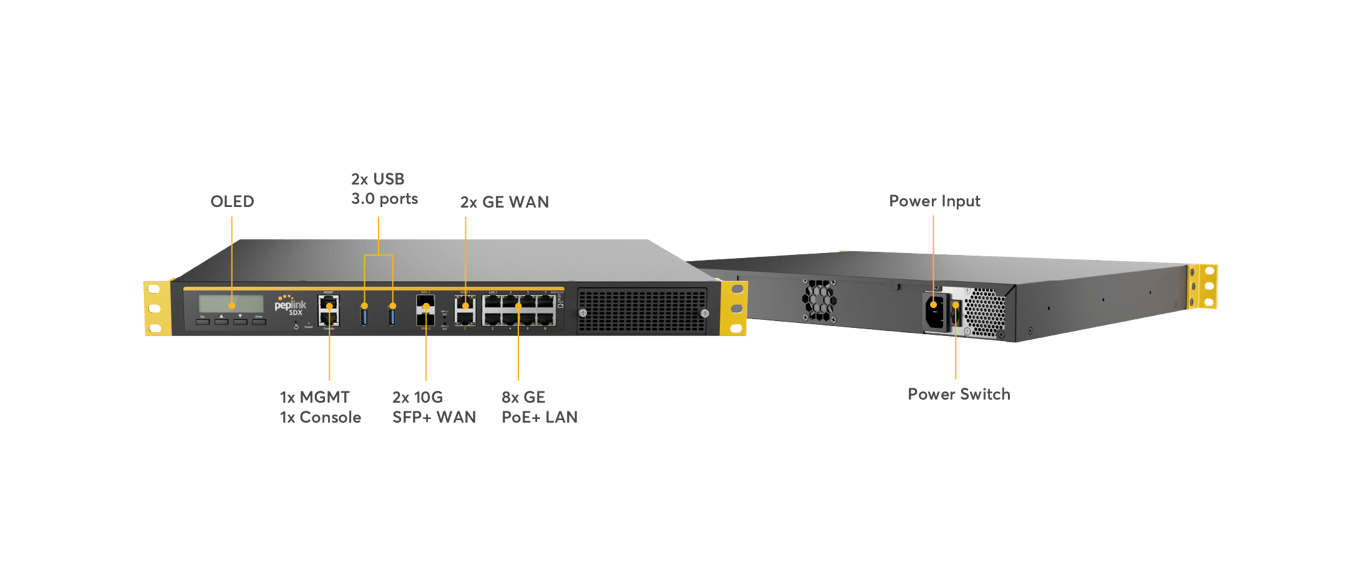

製品概要. メインシャーシ＆比較表

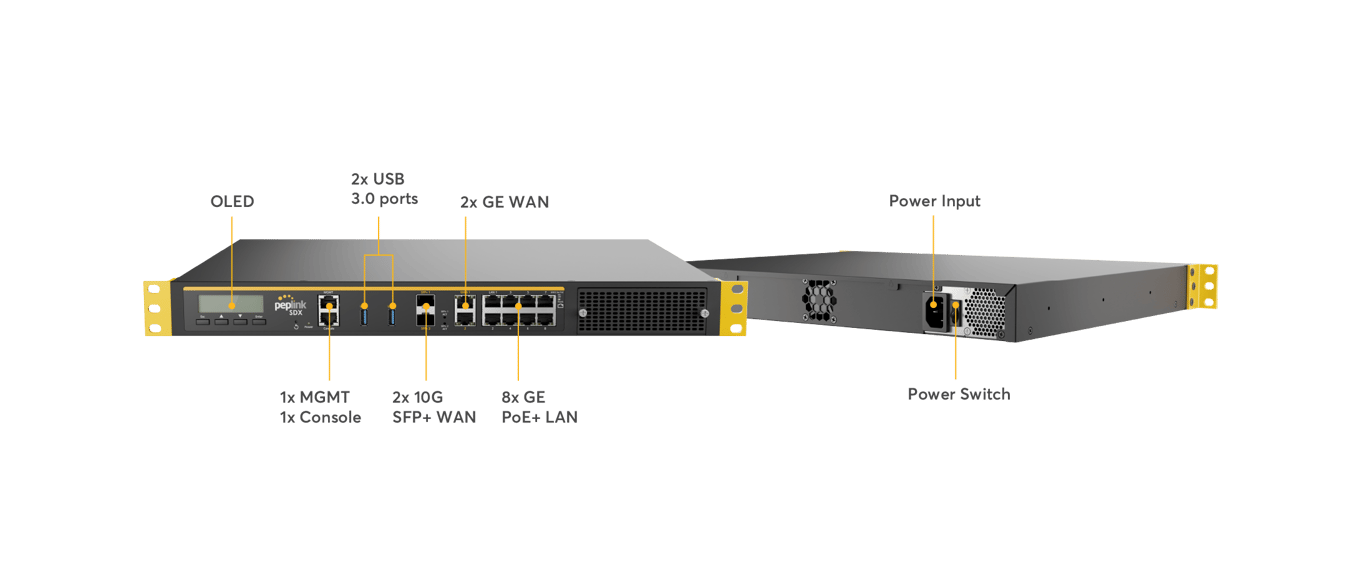

製品概要. メインシャーシ＆比較表

製品概要. 拡張モジュール
8x GE PoE Module (EXM-8C) ^
Interface8x 10/100/1000M Ethernet Ports *
Capable of PoE+
Power Consumption15W (255W max. with 802.3at/af PoE+ Output)
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight1.1 pounds | 475 grams

^ The 8xGE PoE+ FlexModule(HW2) is compatible with SDX (HW4 or above)
* Module can be configured with LAN or WAN ports as needed.


4x SFP+ Module (EXM-4F) #
Interface4x SFP+ Ports *
Power Consumption11W
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight0.83 pounds | 375 grams

* Module can be configured with LAN or WAN ports as needed.
# Antenna is not included.


3x LTE-A Module (EXM-3LTEA) #
Interface3x Embedded LTE-A Cellular Modems
with Redundant SIM Slots
Antenna Connectors6x SMA Cellular Antenna Connectors
1x SMA GPS Antenna Connector
Downlink/Uplink Datarate300Mbps/50Mbps (CAT-6)
600Mbps/150Mbps (CAT-12)
Power Consumption20W
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight0.83 pounds | 375 grams

# Antenna is not included.


CAT-12. 4x LTE-A Module (EXM-4LTEA) #
Interface4x Embedded LTE-A Cellular Modems
with Redundant 4FF Nano SIM Slots
Antenna Connectors8x SMA Cellular Antenna Connectors
1x SMA GPS Antenna Connector
Downlink/Uplink Datarate600Mbps/150Mbps
Power Consumption20W
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight0.83 pounds | 375 grams

# Antenna is not included.


CAT-20. 2x LTE-A Module (EXM-2GLTE) #
Interface2x Embedded LTE-A Cellular Modems
with Redundant 4FF Nano SIM Slots
Antenna Connectors8x SMA Cellular Antenna Connectors
1x SMA GPS Antenna Connector
Downlink/Uplink Datarate2Gbps/211Mbps
Power Consumption20W
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight0.83 pounds | 375 grams

# Antenna is not included.


2x 5G Module (EXM-2X5G) #
Interface2x Embedded Cellular Modems
with Redundant 4FF nano SIM Slots
Antenna Connectors8x SMA Cellular Antenna Connectors
1x SMA GPS Antenna Connector
Downlink/Uplink Datarate5G: 4 Gbps / 700 Mbps
LTE CAT-20: 2 Gbps / 150 Mbps
Power Consumption20W
Dimensions4.1 x 7.4 x 1.5 inches
103 x 188 x 38 mm
Weight0.83 pounds | 375 grams

# Antenna is not included.

詳細情報
SoftwarePeplink Balance Firmware
WANSupport for PPPoE, Static IP, DHCP
WAN Link Health Check
-PING
-DNS Lookup
-HTTP
Bandwidth Allowance Monitor
IPv6 Support
USB 4G/3G Modem Support
Support for Dynamic DNS services
-changeip.com
-dyndns.org
-no-ip.org
-tzo.com
-DNS-O-Matic
WAN Port Convertible into LAN Port
LANDHCP Server for LAN Clients
Extended DHCP Option
DHCP Reservation
DNS Proxy for LAN Clients
VLAN on LAN Support
Load BalancingIntelligent Failover
Session Persistence
Per-Service Load Distribution
Multiple Algorithms
-Weighted
-Enforced
-Persistence
-Priority
-Overflow
-Least Used
-Lowest Latency
-Fastest Response Time
SecurityDoS Prevention
Stateful Firewall
Web Blocking
Complete VPN SolutionSpeedFusion VPN
Site-to-Site VPN
-Bandwidth Bonding
-Hot Failover
-256-bit AES Encryption
-Pre-shared Key Authentication
-Dynamic Routing
PPTP/L2TP/OpenVPN Server
-Local User, LDAP, RADIUS, Active Directory Authentication
IPsec VPN (Network-to-Network)
-X.509 Certificate Support
GRE Tunnel (Network-to-Network)
Advanced QoS User Groups
-Bandwidth Reservation
-Individual Bandwidth Limit
Application Prioritization
-By User Groups
-SIP, HTTPS, VPN QoS
-Custom Application QoS
NetworkingNAT and IP Forwarding
Static Routes
Port Forwarding
Many to One, One to One NAT
NAT Pool
SIP ALG, H.323 ALG
UPnP, NAT-PMP
WINS Server
BGP, OSPFv2 and RIPv2 Support
AP Controller Support for Pepwave AP Series
Auto AP Discovery
Auto AP Firmware Management
AP Profile Configuration
Wi-Fi Usage Statistics
Captive PortalSupport for Wired and Wireless LAN Clients
Support RADIUS Authentication
Support LDAP Authentication
Time and Usage Quotas on Open Access Mode
Built-in Customizable Splash Page
DNSBuilt-in Authoritative DNS

Support for A, CNAME, NS, MX, PTR, SOA, SRV, TXT records
Device ManagementWeb Administrative Interface
Command Line Interface
InControl Cloud Management
Email Notification
Active Client & Session Lists
Bandwidth Usage Statistics
Syslog Service
SNMP v1, v2c and v3
Power RequirementsUniversal Input 100V – 240V AC



*Only valid for customers who have purchased Peplink Balance devices directly from Peplink.

All specifications are subject to change without notice.



注目の追加機能
Product Code Description
ACW-748 Balance SDX用ラックマウントイヤー
ACW-752 Balance SDX用ラックマウントレール
SFN-LC-500 Balance SDXで最大500のSpeedFusion Bondingピアを有効化
LIC-VWAN 仮想WANの有効化: 1つ*
LIC-2VWAN 仮想WANの有効化: 2つ*
LIC-3VWAN 仮想WANの有効化: 3つ*
ECP-BPL-SDX-1Y EssentialCare+ (1年) – Balance SDX用
ECP-BPL-SDX-2Y EssentialCare+ (2年) – Balance SDX用
ECP-BPL-SDX-4Y EssentialCare+ (4年) – Balance SDX用
SVL-494 1年版EssentialCare – Balance SDX用
SVL-503 2年版EssentialCare – Balance SDX用



*バーチャルWANアクティベーションライセンスの詳細はこちらをご覧ください。

対応バンド
Product CodeCarrierModem 4G Bands3G Bands
EXM-3LTEA-WAmerica/Europe/
CAT-6
3B1, B2, B3, B4, B5, B7, B8 , B12,
B13, B20, B25, B26, B29, B30, B41
B1, B2, B3, B4, B5, B8
EXM-3LTEA-PAsia Pacific/
CAT-6
3B1, B3, B5, B7, B8, B18, B19,
B21, B28, B38, B39, B40, B41
B1, B5, B6, B8, B9, B19, B39
EXM-3LTEA-RAmerica /
FirstNet /
CAT-12
3B1, B2, B3, B4, B5, B7, B8, B9,
B12, B13, B14, B18, B19, B20,
B26, B29, B30, B32, B41, B42,
B43, B46, B48, B66
B1, B2, B4, B5, B6, B8, B9, B19
EXM-4LTEA-DAPAC & EMEA /
CAT-12		4B1, B2, B3, B4, B5, B7, B8, B9,
B12,B13, B14, B17, B18, B19,
B20, B21,B25, B26, B28, B29,
B30, B32, B38, B39, B40, B41,
B66		B1, B2, B3, B4,
B5, B8, B9, B19
EXM-4LTEA-RAmerica /
FirstNet /
CAT-12
4B1, B2, B3, B4, B5, B7, B8, B9,
B12, B13, B14, B18, B19, B20,
B26, B29, B30, B32, B41, B42,
B43, B46, B48, B66
B1, B2, B4, B5, B6, B8, B9, B19
EXM-4LTEA-QAPAC & EMEA /
CAT-12		4B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B38, B39, B40, B41, B42, B43, B48, B66, B71B1, B2, B4, B5, B6, B8, B9, B19
EXM-2GLTE-GGlobal /
CAT-18
2B1, B3, B25(B2), B66(B4),
B26(B5/B18/B19), B7, B8,
B12(17), B13, B14 , B20, B28,
B29, B30, B32, B71, B38, B39,
B40, B41, B42, B43, B46, B48
B1, B2, B4, B5(B19), B8
EXM-2GLTE-SGlobal /
CAT-20
2B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B46, B48, B66, B71B1, B2, B4, B5, B6, B8, B9, B19



Product CodeCarrierModems5G BandsLTE Bands
EXM-2X5GDAPAC & EMEA
5G		25G (NSA) Sub 6Ghz:
n1, n2, n3, n5, n7, n8, n12, n20, n28,
n38, n41, n66, n71, n77, n78, n79		B1, B2, B3, B4, B5, B7, B8, B12, B13,
B14, B17, B18, B19, B20, B25, B26,
B28, B29, B30, B32, B34, B38, B39,
B40, B41, B42, B46, B66, B71
EXM-2X5GHNorth America
5G		25G (NSA) Sub 6Ghz:
n1, n2, n3, n5, n28, n41, n66, n71,
n77, n78, n79		B1, B2, B3, B4, B5, B7, B8, B12, B13,
B14, B17, B18, B19, B20, B25, B26,
B28, B29, B30, B32, B34, B38, B39,
B40, B41, B42, B46, B48, B66, B71
EXM-2X5GNAPAC & EMEA
5G		25G (SA&NSA) Sub 6Ghz:
n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79		B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71
パッケージ内容
  • Balance SDX
    • SDX基本シャーシ
    • 1U 19″ ラックマウントシャーシ（ACW-752）
    • L字型マウントセット（ACW-748）
    • 電源コード x1（ACW-614）
    • ラバーフットパッドセット
注文情報
Product CodeDescription
BPL-SDXSDX Base Model, No Expansion module, 2x GE WAN Ports, 2x 10GbE SFP+ WAN ports, 8x GE LAN ports, 2x USB WAN



Product CodeDescription
EXM-8CExpansion Module with 8x GE PoE ports
EXM-4FExpansion Module with 4x SFP+ ports
EXM-SIM-BK56Expansion Module with 56 SIM slots
EXM-4LTEA-DExpansion Module with 4x LTE-A Pro modems (CAT-12)
EXM-4LTEA-RExpansion Module with 4x LTE-A Pro modems (CAT-12)
EXM-4LTEA-QExpansion Module with 4x LTE-A Pro modems (CAT-12)
EXM-2GLTE-SExpansion Module with 2x LTE-A Pro modems (CAT-20)
EXM-2X5GDExpansion Module with 2x 5G modems
EXM-2X5GHExpansion Module with 2x 5G modems
EXM-2X5GNExpansion Module with 2x 5G modems



データシート / リソース

SDX datasheet
FlexModule datasheet

SDX Module upgrade guide
User Manual

FAQ



よくある質問
  • 10G SFPトランシーバーのおすすめはありますか？おすすめのSFPトランシーバーについては、こちらの投稿をご覧ください。
